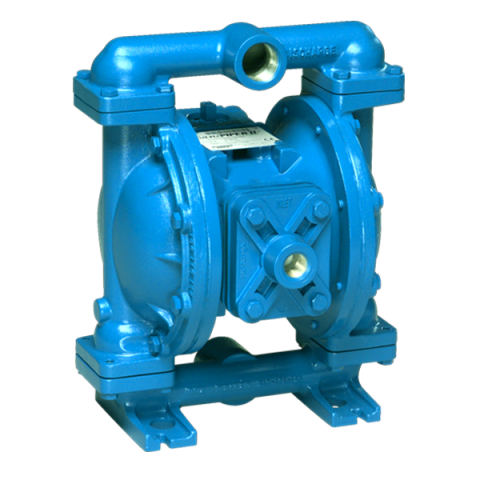

Principe de fonctionnement de la pompe à membrane pneumatique

La pompe à membrane pneumatique est alimentée par de l'air comprimé. Le côté intérieur de la chambre à membrane est alternativement pressurisé et l'autre chambre à membrane intérieure est évacuée en même temps. Cela fait bouger le diaphragme d'avant en arrière, et la plaque métallique au centre du diaphragme fixe un arbre commun utilisé pour connecter le diaphragme (lorsqu'un diaphragme est sur la course de décharge, tirez l'autre diaphragme dans la chambre de diaphragme opposée pour effectuer la course d'aspiration).

Lorsque le liquide est évacué de l'autre côté du diaphragme, une pression d'air est appliquée sur toute la surface intérieure. Pendant la course de refoulement, le diaphragme peut fonctionner dans un état équilibré et la tête de refoulement de travail de la pompe peut atteindre plus de 200 pieds (61) m de colonne d'eau. Afin de prolonger au maximum la durée de vie de la membrane, la pompe doit être proche du liquide pompé. Lorsque la hauteur d'aspiration dépasse 10 pieds (3,048 m) de colonne de liquide, un dispositif de régulation de la contre-pression est nécessaire pour prolonger la durée de vie du diaphragme autant que possible.

La pressurisation et la décharge alternées de la chambre à membrane sont réalisées par une vanne de distribution d'air à canal pilote externe. Lorsque le tiroir se déplace vers une extrémité du corps de vanne, la pression d'entrée agit sur une chambre à membrane, tandis que l'autre chambre à membrane se vide. Lorsque le tiroir se déplace vers l'autre extrémité du corps de vanne, la pression de la chambre à membrane change . Le noyau de valve de la valve de distribution d'air est entraîné par le guide interne.

La valve met sous pression une extrémité du noyau de valve à son tour et vide l'autre extrémité en même temps. Le piston de l'actionneur entre en contact avec la plaque de membrane à la fin de la course de la membrane, qui guide la vanne pour effectuer une action de commutation. Le piston de l'actionneur pousse alors l'extrémité du tiroir de la valve de guidage vers une position pour actionner la valve de distribution d'air . Les chambres à membrane sont reliées par un collecteur, et chaque chambre à membrane est équipée d'un clapet anti-retour d'aspiration et d'une vanne  Vidangez le clapet anti-retour pour maintenir le débit dans la pompe constant.
